Описание

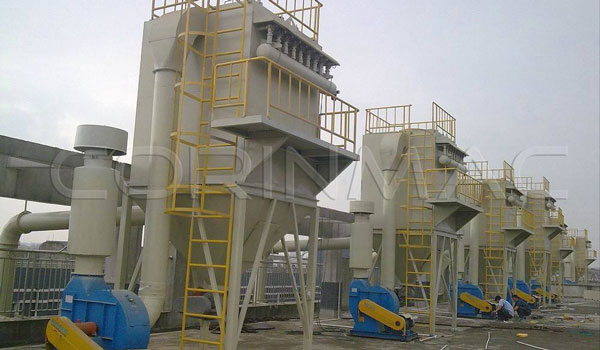

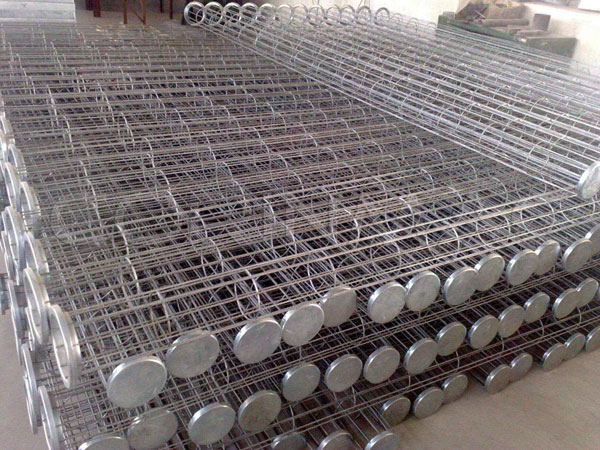

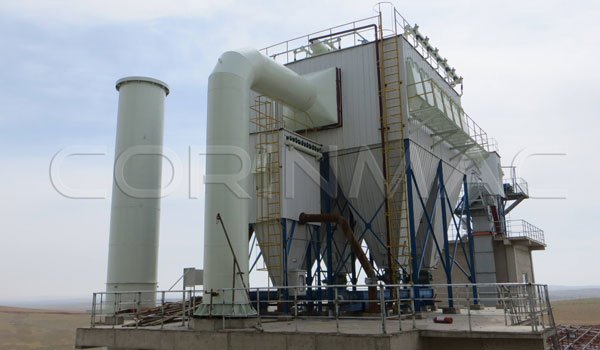

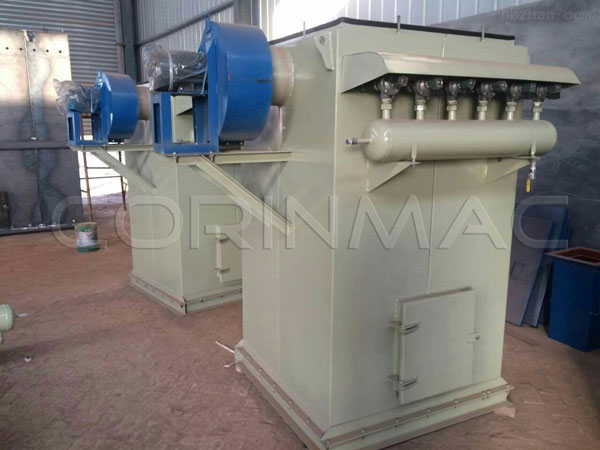

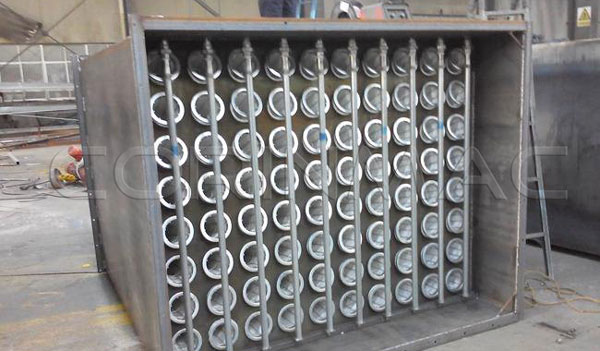

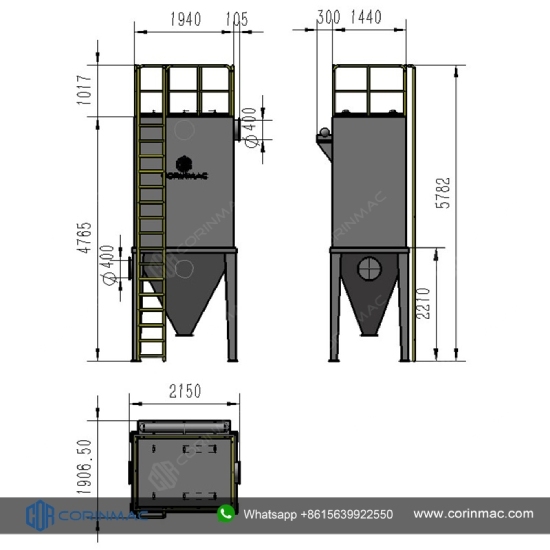

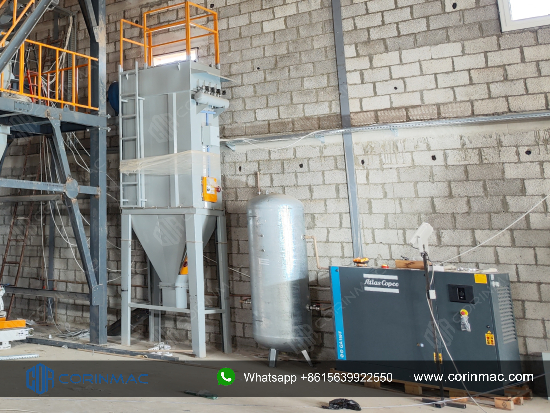

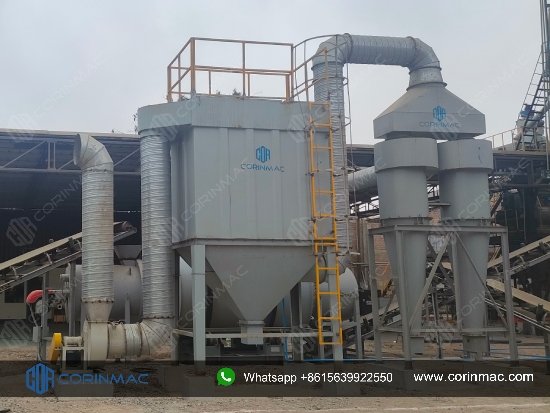

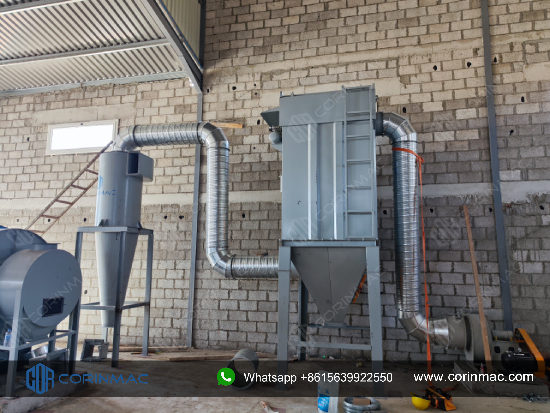

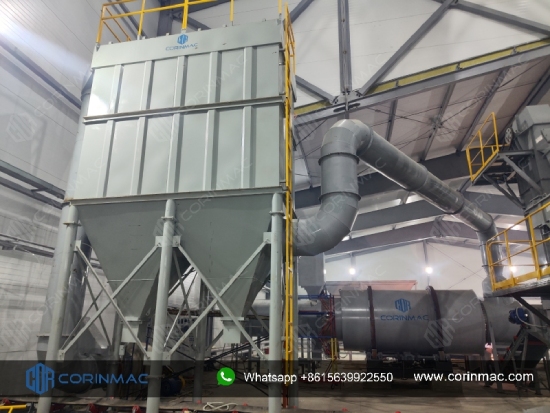

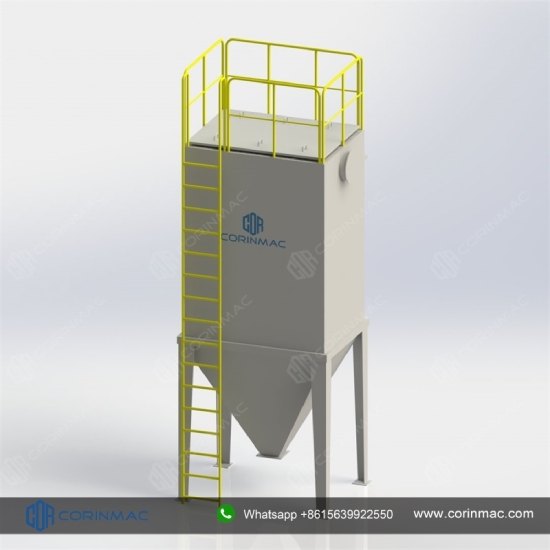

Импульсный пылеуловитель является фильтровальной установкой с цилиндрическими рукавными фильтр-элементами, установленными вертикально внутри устройства. Очисктка фильтр-элементов производится впрыскиванием сжатого воздуха.Данные пылеуловители серии DMC расчитаны для работы в любых, от легких до тяжелых условиях, характеризующихся высокой запыленностью, высокой влажностью, пылью и т.п.
Описание

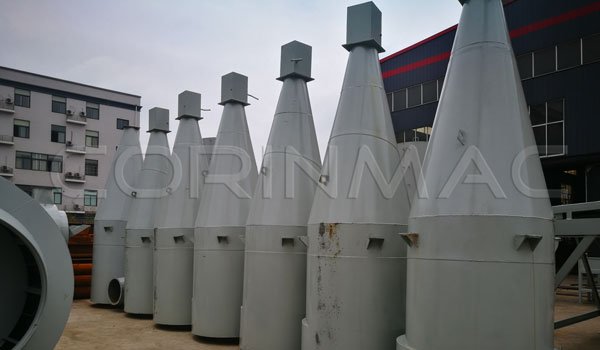

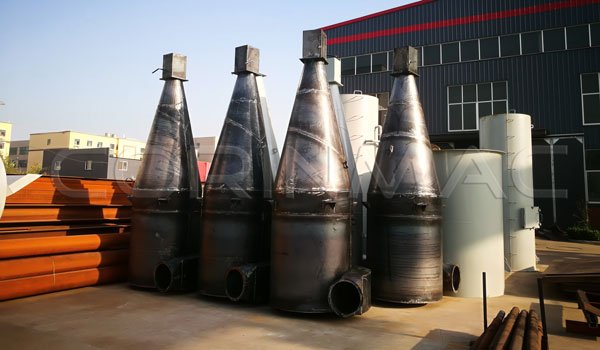

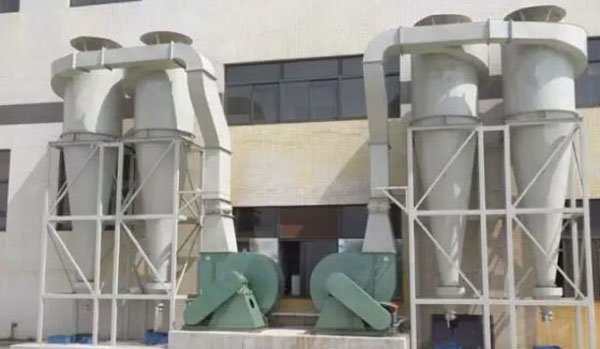

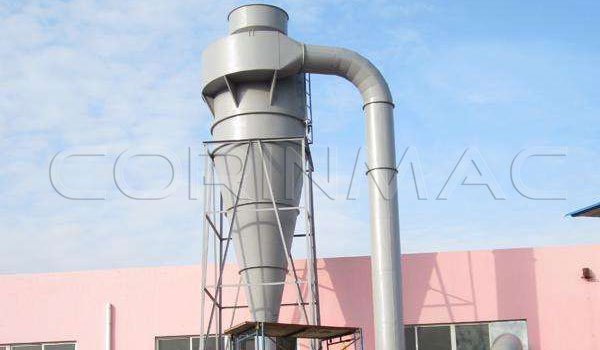

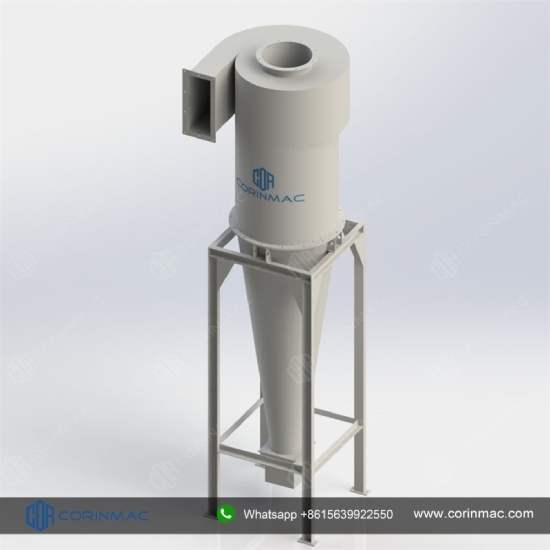

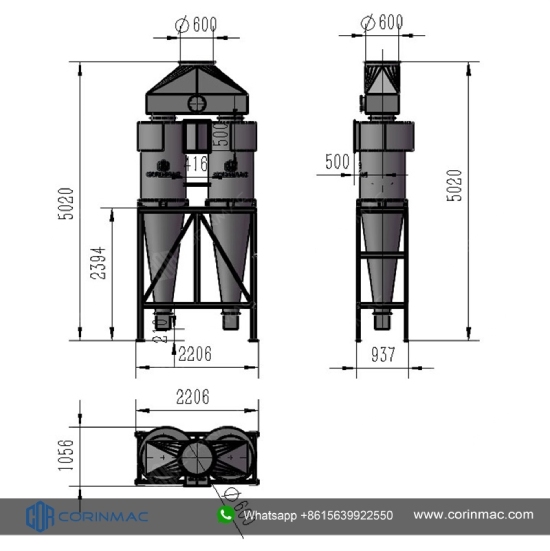

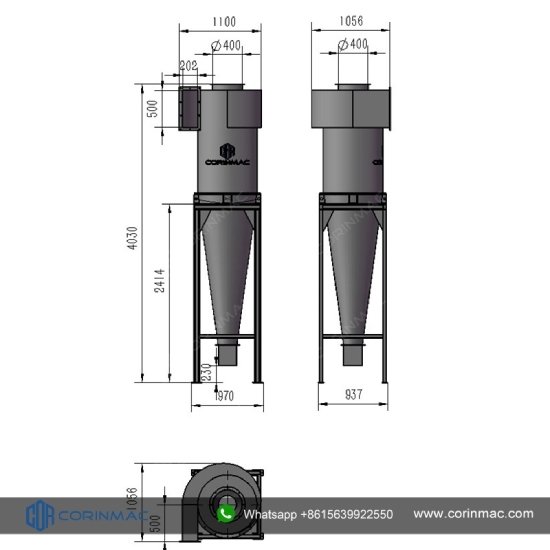

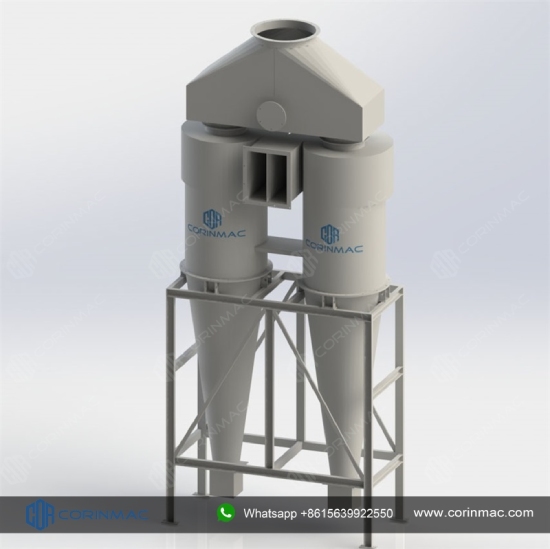

Циклонный пылеуловитель предназначен для очистки газов или жидкостей от взвешенных частиц. Принцип очистки — инерционный (с использованием центробежной силы), а также гравитационный. Циклонные пылеуловители составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются во всех отраслях промышленности.
Принцип работы
Принцип действия противоточного циклона таков: поток запылённого газа вводится в аппарат через входную трубу тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конусной части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток двигается снизу вверх и выводится из циклона через выхлопную трубу.
Технические характеристики
Импульсный пылеуловитель
| Модель | Производительность (м³/ч) | Скорость воздуха фильтрования (м/мин) | Площадь фильтрования (м2) | Коли. Фильтровального мешка (pc) | Кол. Импульсных клапанов(шт.) | Мощность дымососа(кВт) | Вес (т) |
| DMC32 | 1500-2100 | 1.0-1.5 | 24 | 32 | 4 | 1.5 | 1350 |
| DMC48 | 2100-3200 | 1.0-1.5 | 36 | 48 | 6 | 3 | 1620 |
| DMC64 | 2900-4300 | 1.0-1.5 | 48 | 64 | 8 | 3 | 1850 |
| DMC80 | 4000-6000 | 1.1-1.7 | 60 | 80 | 10 | 5.5 | 2360 |
| DMC96 | 5200-7000 | 1.2-1.7 | 72 | 96 | 12 | 5.5 | 2800 |
| DMC112 | 6000-9000 | 1.2-1.8 | 84 | 112 | 14 | 7.5 | 3200 |
Циклонный пылеуловитель
| Модель | Производительность (м³/ч) | Сопротивление (Па) | Скорость воздуха на входе(м/с) | Габаритный размер (мм) |
| XF3 | 670-1220 | 843-2850 | 12-22 | Φ300×1740 |
| XF3.5 | 710-1660 | 843-2850 | 12-22 | Φ350×2000 |
| XF4 | 1180-2170 | 843-2850 | 12-22 | Φ400×2300 |
| XF4.5 | 1500-2760 | 843-2850 | 12-22 | Φ450×2565 |
| XF5 | 1860-3390 | 843-2850 | 12-22 | Φ500×2830 |
| XF5.5 | 2240-4110 | 843-2850 | 12-22 | Φ550×3040 |
| XF6 | 2670-4890 | 843-2850 | 12-22 | Φ600×3350 |
| XF6.5 | 3130-5740 | 843-2850 | 12-22 | Φ650×3610 |
| XF7 | 3630-6660 | 843-2850 | 12-22 | Φ700×3880 |
| XF7.5 | 4170-7640 | 843-2850 | 12-22 | Φ750×4140 |
| XF8 | 4750-8690 | 843-2850 | 12-22 | Φ800×4400 |
| XF9 | 6650-11600 | 843-2850 | 12-22 | Ф900х4750 |
| XF10 | 9700-17000 | 843-2850 | 12-22 | Ф1000х5180 |
